寧波寶真食品物流冷庫工程案例及大型冷庫建造方案

發布時間：2024-05-21 13:57

作者：浩爽制冷

來源：浩爽制冷

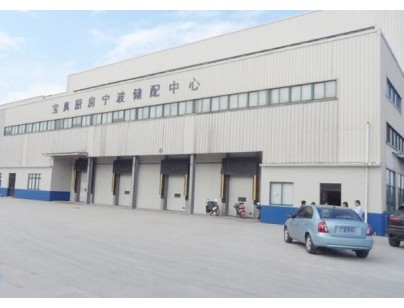

　　寧波寶真食品物流冷庫工程位于浙江寧波余姚，是一項集食品加工、低溫包裝、冷藏儲存和冷鏈配送功能于一體的大型冷庫工程。項目根據不同食品的加工與倉儲溫度要求，對加工車間、包裝區域、冷藏庫和冷凍庫進行分區設計，形成較為完整的食品冷鏈作業體系。

　　一、項目基本信息

　　工程名稱：寧波寶真食品物流冷庫工程

　　工程地址：浙江寧波余姚

　　工程類別：食品物流冷庫、大型倉儲冷庫、食品加工冷庫

　　工程周期：約90天

　　合作年份：2014年

　　驗收時間：2015年1月

　　初期建設面積：約13000平方米

　　二、食品物流冷庫項目背景

　　2014年，上海浩爽實業有限公司與寧波寶真食品倉儲有限公司就食品物流冷庫工程達成合作。項目建設內容包括冷鏈系統規劃、冷庫功能分區、制冷系統設計、設備配置和工程安裝。

　　該項目不僅用于食品低溫儲存，還需要滿足食材進入倉庫后的加工、包裝、冷藏和配送需求。因此，冷庫建造方案需要結合食品種類、進出貨量、作業流程和不同區域的溫度要求進行綜合設計。

　　三、大型冷庫工程功能分區

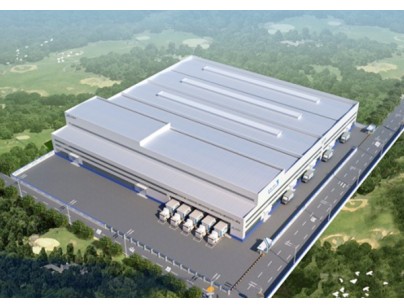

　　寧波寶真食品物流冷庫初期工程面積約13000平方米，主要設置食品加工區、包裝區、冷藏區和冷凍區。

　　其中，食品加工車間的設計溫度約為5～10℃，用于控制食品加工過程中的環境溫度。包裝區域與加工區域相互銜接，減少食品在加工、包裝和轉運過程中長時間處于常溫環境。

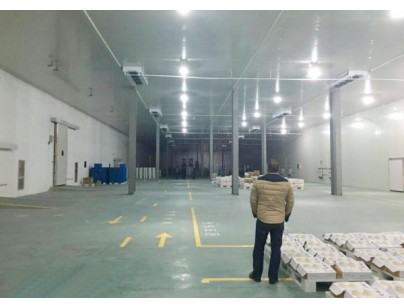

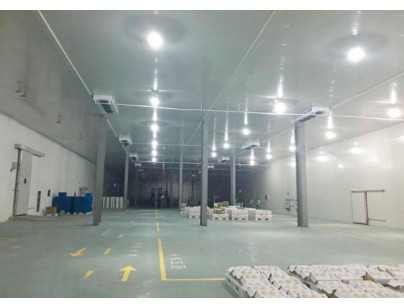

　　倉儲區域設置0～5℃保鮮冷藏庫、倉儲型低溫冷藏庫以及-25℃低溫冷凍庫等不同功能空間，用于滿足不同食品的冷藏、冷凍和周轉需求。

　　通過對加工區、包裝區和倉儲區進行合理劃分，可以使食材從入庫、加工、包裝到冷藏配送的各個環節保持連貫，減少不同作業區域之間的相互影響。

　　四、食品物流冷庫建造方案

　　大型食品物流冷庫的設計不能只考慮庫內溫度，還需要綜合分析貨物周轉量、開門頻率、進貨溫度、存儲周期、庫內人員作業和設備運行時間。

　　本項目根據各功能區域的實際用途配置制冷系統，并對冷量需求進行分區計算。加工車間、保鮮冷藏庫和低溫冷凍庫的設計溫度不同，因此需要分別確定設備制冷量、蒸發溫度和供液方式。

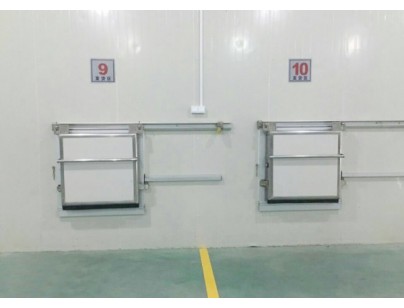

　　在庫體設計方面，需要結合項目面積、庫房高度和貨物堆放方式確定保溫結構。冷庫門、墻板、頂板、地面保溫層及各連接位置應做好密封處理，減少外部熱量和濕氣進入庫內。

　　五、制冷系統及供液設計

　　該食品物流冷庫采用氟利昂制冷系統，并結合桶泵供液方式進行設計。桶泵供液系統可以根據不同蒸發器的運行需求輸送制冷劑，適用于冷庫面積較大、蒸發器數量較多或不同區域同時運行的項目。

　　制冷系統設計時，需要根據各溫區的熱負荷、設備運行工況和使用頻率確定壓縮機組、冷凝設備、蒸發器及控制系統的配置。

　　對于0～5℃冷藏庫和-25℃冷凍庫，應分別進行制冷負荷計算，不能僅按照冷庫面積統一配置設備。不同溫區對壓縮機工況、蒸發器換熱能力、融霜方式和保溫厚度的要求存在差異，需要在設計階段分別考慮。

　　六、工程施工與驗收

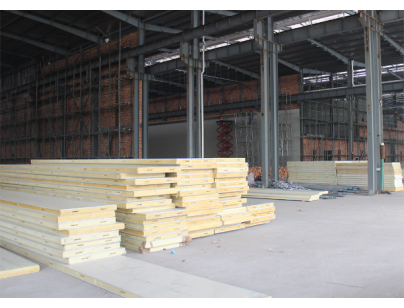

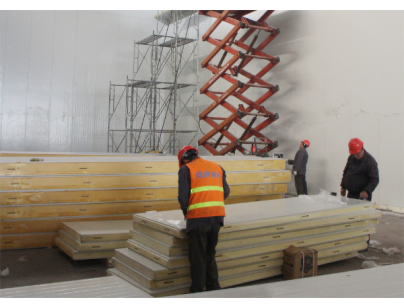

　　項目施工內容包括冷庫保溫結構安裝、制冷設備安裝、管道連接、電氣控制、系統調試及溫度測試等。

　　施工過程中需要重點檢查保溫板連接位置、庫門密封、管道保溫、冷凝水排放和電氣保護裝置。制冷系統安裝完成后，應進行氣密性檢查、抽真空、制冷劑充注和設備試運行。

　　項目經過系統調試和運行檢測后，于2015年1月完成驗收。工程建成后，各功能區域能夠按照食品加工、包裝、冷藏和冷凍的作業需求進行劃分，為后續食品倉儲和冷鏈配送提供相應的低溫環境。

　　七、客戶項目介紹

　　寶真冷鏈物流股份有限公司的業務涉及普通貨物倉儲、運輸代理及食品冷鏈物流等領域。本次食品物流冷庫工程根據其食品加工、倉儲和配送業務需求進行規劃，重點解決不同作業環節的溫度控制與功能銜接問題。

　　寧波寶真食品物流冷庫工程根據食品加工、低溫包裝、冷藏儲存和冷鏈配送需求，對約13000平方米的作業空間進行了分區規劃。項目設置5～10℃食品加工車間、包裝區域、0～5℃保鮮冷藏庫及低溫冷凍庫，并根據不同溫區分別配置制冷系統。

　　在大型冷庫建造過程中，除制冷設備選型外，還需要重視功能分區、貨物流向、保溫結構、供液方式和控制系統之間的配合。該項目通過冷藏、冷凍、加工和包裝區域的銜接，形成了較為完整的食品物流冷鏈作業流程，也可為同類型食品物流冷庫的規劃和建造提供參考。
