大型冷庫立體庫設計規范：貨架、制冷與安全要求

發布時間：2026年07月20日 10:35

作者：浩爽制冷

來源：冷鏈工程系統集成服務商

　　大型冷庫立體庫設計規范直接影響庫容利用率、制冷能耗、自動化效率和作業安全。與普通平庫相比，立體冷庫貨架高度更高、巷道更窄、貨物存放密度更大，對建筑結構、貨架荷載、氣流組織和設備定位精度提出了更高要求。方案設計階段，應統籌儲存工藝、建筑條件、制冷系統、消防設施及物流動線，減少后期出現溫度不均、結霜嚴重、貨架變形和設備通行受限等問題。

　　一、明確儲存工藝和設計參數

　　大型冷庫立體庫設計前，應先明確儲存貨物種類、目標溫度、入庫溫度、日進出貨量、托盤尺寸、單托重量和庫存周轉周期。不同儲存溫度和作業方式，對保溫結構、制冷負荷及自動化設備配置的要求存在明顯差異。

　　庫容不能只按照建筑面積估算，還應結合倉庫凈高、貨架層數、庫位尺寸、巷道寬度和設備運行空間進行計算。采用堆垛機、四向穿梭車或密集型貨架時，還需考慮設備運行速度、出入庫頻率及高峰期作業能力，避免實際庫位較多但出入庫效率不足。

　　二、貨架布局與建筑結構協同

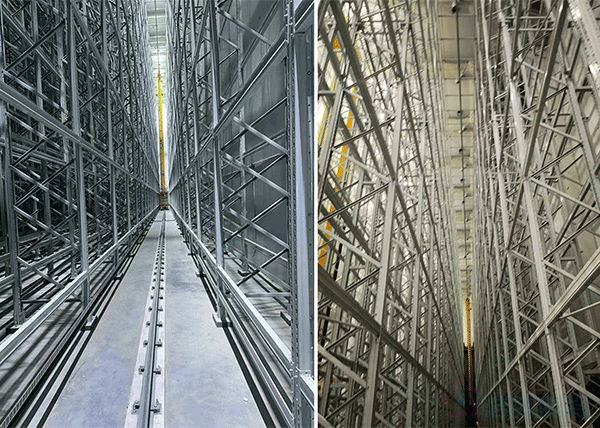

　　高位貨架應與建筑柱網、屋面梁、墻體、庫門和設備檢修區域統一規劃。貨架排列需要避開結構柱、消防管線和制冷設備，同時為叉車轉彎、托盤換向、設備維護和人員巡檢預留合理空間。

　　貨架頂部與冷風機之間應保持足夠的送風距離，貨物堆放后不能遮擋送風口和回風通道。貨架端部還應設置防撞設施，減少叉車或輸送設備碰撞立柱造成的結構風險。

　　地坪設計需根據貨架總荷載、托盤集中荷載和設備輪壓進行校核，并控制平整度和沉降誤差。低溫冷庫還應設置保溫層、防潮隔汽層及地坪防凍系統，防止地下水汽遷移、地面凍脹和開裂。

　　三、制冷負荷與氣流組織

　　大型冷庫的制冷負荷應綜合計算圍護結構傳熱、貨物降溫負荷、開門滲透熱、照明發熱、人員發熱及自動化設備運行熱量。不能僅按照庫內容積或建筑面積簡單選擇制冷機組，否則容易出現設備配置偏小或長期低效運行的問題。

　　立體貨架容易形成狹長、封閉的空氣通道。冷風機位置、送風方向和回風路徑設計不合理時，可能出現上層溫度偏高、下層風速過大、局部結霜或貨物遮擋回風等現象。

　　制冷系統設計應分析送風距離、空氣流速、貨架間距和貨物堆放方式，使冷空氣能夠覆蓋不同高度的庫位。對于高度較大的倉庫，可根據庫型采用分區送風、導流裝置或多點回風方案，提高庫內溫度均勻性。

　　冷風機周圍還需預留化霜、排水、閥件操作和設備檢修空間。排水管應做好保溫和防凍處理，避免化霜水凍結后造成排水堵塞或地面積冰。

　　四、消防、安全與應急設計

　　冷庫保溫材料、貨架系統、電纜線路和自動化設備應統一納入消防設計。火災報警、噴淋系統、排煙設施、應急照明和疏散通道，應根據冷庫溫度、倉庫高度和貨物性質進行配置。

　　消防噴頭、探測器和應急指示標志不能被貨架或貨物遮擋。對于高位貨架區域，還應根據項目條件評估是否需要貨架內噴淋及低溫環境下的防凍措施。

　　庫門應設置內部緊急開啟裝置，人員作業區域可配置緊急呼叫、設備急停和低溫報警設施。自動化設備還應具備限位、防撞、超載保護和故障停機功能。

　　對于斷電或設備故障情況，應制定備用供電、貨物轉移、庫溫監測和設備安全停機方案，減少停電對冷庫溫度和自動化系統運行的影響。

　　五、自動化設備與物流動線

　　收貨、驗貨、暫存、預冷、入庫、揀選和出庫區域應形成連續動線，盡量減少叉車交叉、重復搬運和冷庫門頻繁開啟。不同溫區之間宜設置緩沖間、穿堂或快速門，降低冷熱空氣交換造成的冷量損失。

　　采用堆垛機或四向穿梭車時，應嚴格控制軌道基礎、貨架垂直度和庫位尺寸誤差，減少設備運行過程中的抖動、偏移和定位故障。

　　自動化立體冷庫還應提前統一托盤規格、條碼規則、庫位編碼、倉儲管理系統接口和設備通信方式。制冷系統、消防系統和自動化控制系統之間應做好聯動設計，防止發生故障時各系統無法及時響應。

　　六、預留維護和擴展空間

　　大型冷庫通常需要長期連續運行，設計階段應為壓縮機組、冷風機、電控柜、輸送設備和貨架系統預留檢修通道。設備安裝位置既要滿足運行要求，也要方便日常保養和零部件更換。

　　庫區規劃還應考慮未來增加貨架、輸送線、充電區或分揀設備的可能性。提前預留電力容量、通信接口和設備空間，可以減少后期改造時拆除庫板、移動貨架或暫停冷庫運行造成的影響。

　　大型冷庫立體庫設計的核心，并不是單純增加貨架高度和庫位數量，而是在有限空間內平衡儲存密度、溫度均勻性、物流效率和運行安全。項目前期完成制冷負荷計算、貨架荷載校核、氣流分析和物流動線模擬，有助于減少能耗偏高、溫差過大、設備擁堵及維護困難等問題，使立體冷庫更符合實際儲存需求和長期運營要求。
